Een van de leuke dingen van 2D contouren frezen zijn de vele puzzels die er online te vinden zijn.
Mijn neefje Luc is helemaal gek van dinos en vandaar dat ik op het idee kwam een T-rex puzzel voor hem te maken.
En een ontwerp als dit kan natuurlijk ook op veel grotere schaal gemaakt worden .
Het begint allemaal met een 2D tekening, liefst in een vector formaat als bijvoorbeeld DXF (Autocad).
Het voordeel van vectoren is dat deze niet uit pixels bestaan, en daardoor oneindig ingezoomd kunnen worden.

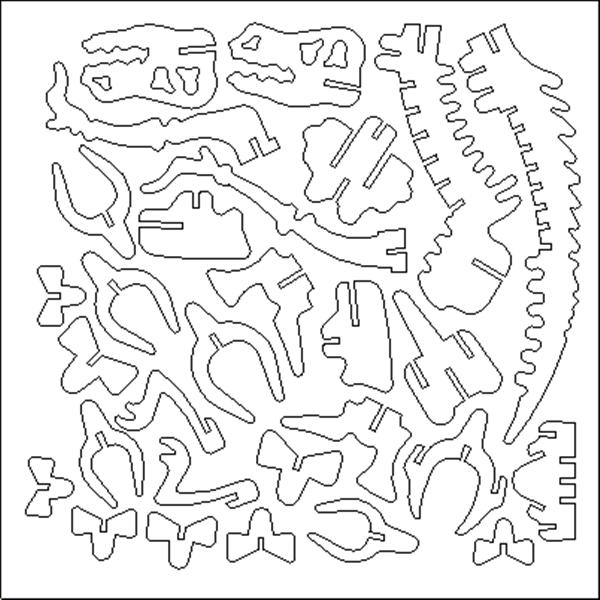

Daarna worden alle losse delen bij elkaar gevoegd op een compact formaat “Nesting”.
De lijnen uit het voorbeeld hieronder worden dan met een 2D contour bewerking uitgefreesd.
In dit geval is gebruik gemaakt van 4mm MDF.
Had ik bijvoorbeeld 12mm MDF gebruikt dan was de Trex uiteindelijk 3 maal zo groot geworden :).

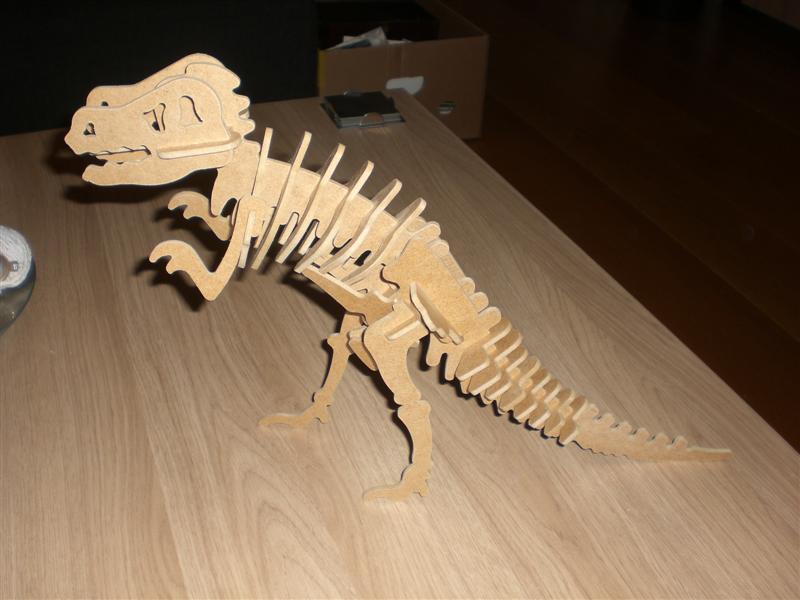

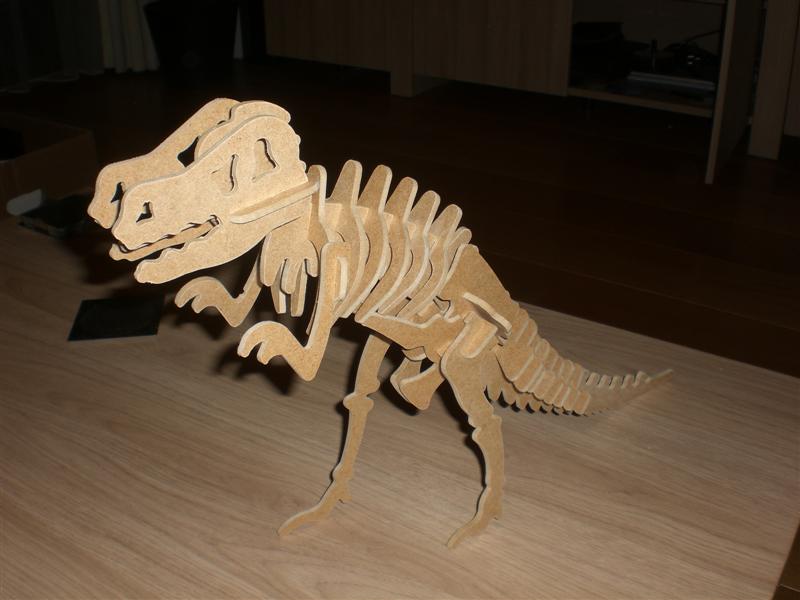

Het hieronder getoonde resultaat is +- 31cm hoog, en 45cm lang…
En dit zou zelfs uit aluminium gemaakt kunnen worden.
© 2012-2024 RoboCNC.nl | RoboCNC.be | RoboCNC.eu - All Rights Reserved.
Gaaf beest,
is het vector/dxf bestand ergens te downloaden?
Ik zou het graag eens proberen te maken met een waterstraal snijder.
Hoe heb je overigens de werkelijke onderdelen in 2D over genomen en in autocad gekregen?
Of heb je dit helemaal “handmatig” opgemeten en in autocad uitegetekend?
Bedankt voor je reactie,
Ik heb bij deze een download link naar het vector bestand toegevoegd in deze pagina.
Ik heb het ontwerp niet zelf gemaakt, maar gevonden op het net.
Om iets op te meten, moet je een orgineel hebben, en als ik dat had zou frezen overbodig zijn 🙂
Veel succes met de watersnijder !
Gr Marcel
