V-groef frezen of in het engels V-Carving is een techniek waar ik veel vragen over krijg.

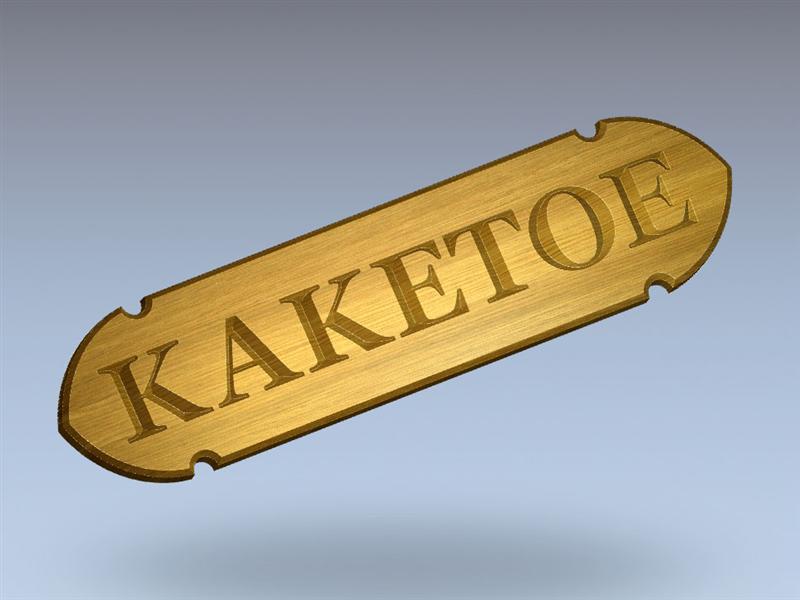

Ik zal dit proberen nader te beschrijven aan de hand van het onderstaande naambord.

Letterstijl : Georgia, Bordvorm : 120,  Frees methode : V-groef, Hout : Sipo-Mahonie

Allereerst is V-groef frezen dan wel V-carve niet een methode die zich beperkt tot letters.
Sterker nog deze methode word veel gebruikt bij zeer leuke graveer kunst.

Zo als de naam doet vermoeden word deze methode gekenmerkt door een V vormig resultaat.
Er word dus ook gewerkt met een V vormig freesje om de V-groef te graveren / frezen.
Deze freesjes zijn er in diverse soorten en maten, waarbij de hoek van de frees erg belangrijk is.
Het meest gebruikt is dan oop een 90* frees, maar (momenteel) beschikbaar zijn 30*, 60*, 90* en 120*

De V vormige frees gaat in dit geval de letters KAKETOE vormen, conform onderstaande voorbeelden.

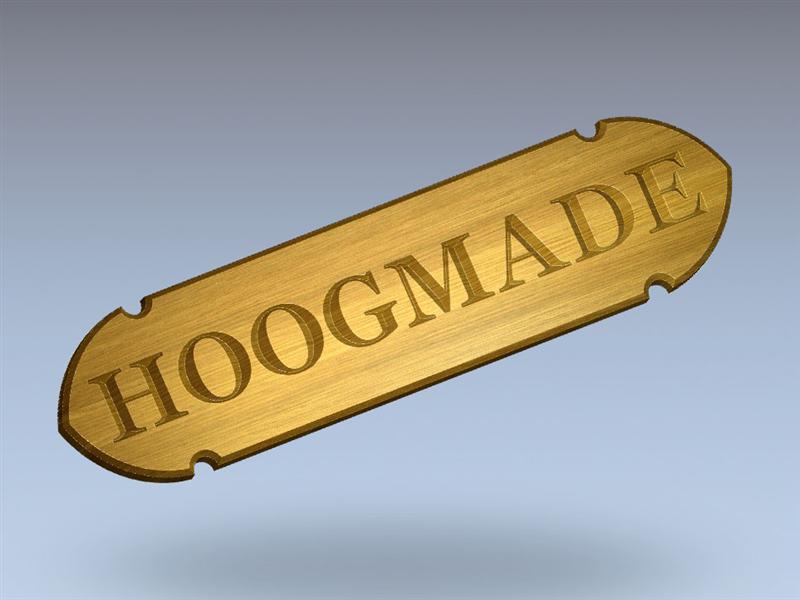

V-carving (1)

Het idee bij deze methode is dat de frees niet op 1 diepte door het materiaal gaat, maar dynamisch is.
De frees diepte word steeds aangepast aan de letterbreedte.
Het freesje blijft dus eigenlijk steeds de randen van de letter raken, smalle delen worden ondiep, brede dieper.

Om de belasting op het hout, en het freesje laag te houden word dit in stapjes gedaan.

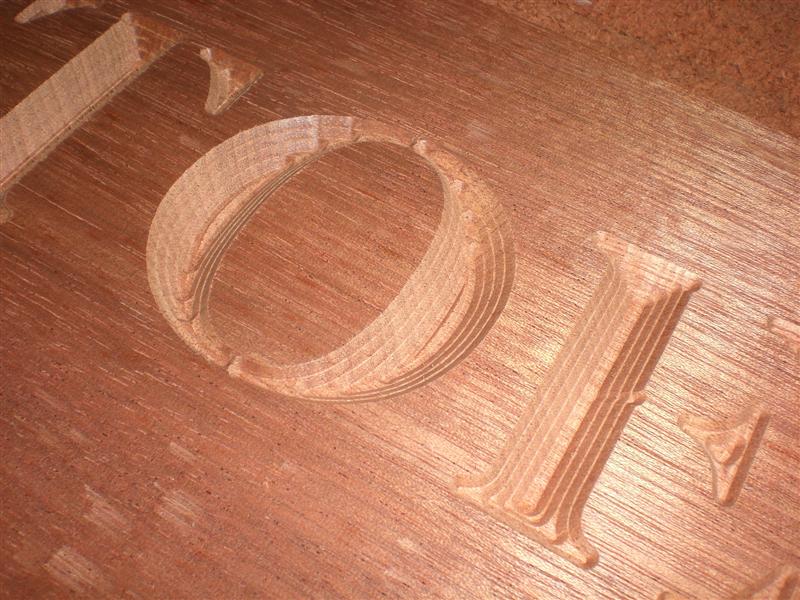

Hieronder is te zien dat eerst in diverse stappen het materiaal word verwijderd.

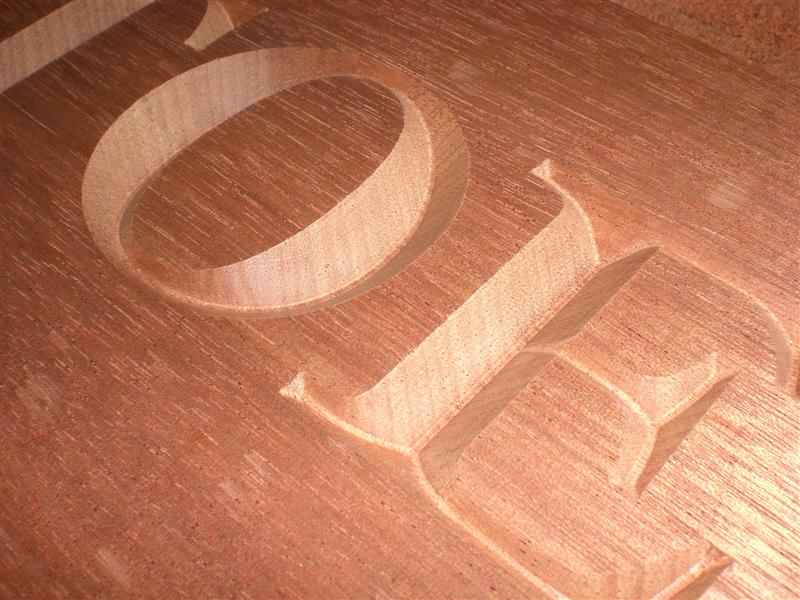

Daarna word het geheel afgewerkt op volle diepte en ontstaan mooie strakke letters.

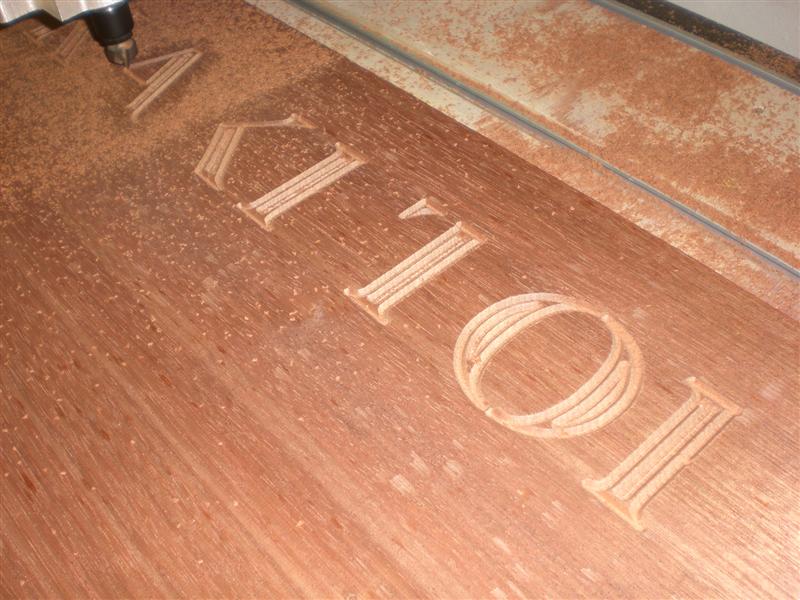

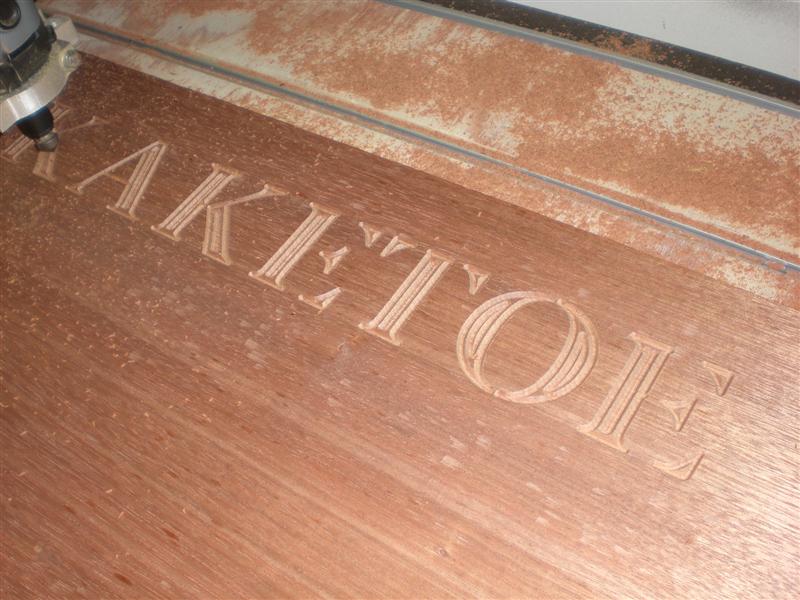

V-carving (2) V-carving (3)
V-carving (4) V-carving (5)

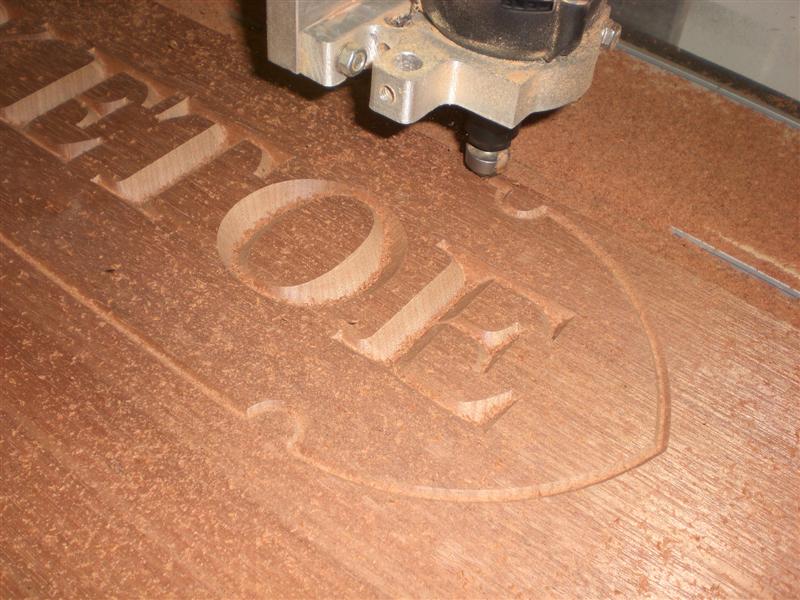

De V-vormige frees kan ook worden gebruikt om een bijpassende rand voor het bord te maken.
Als het geheel dan gegraveerd is kan het bord met een normale rechte frees worden uitgefreesd.

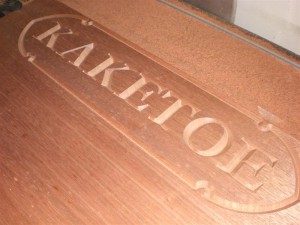

V-carving (6) V-carving (7)

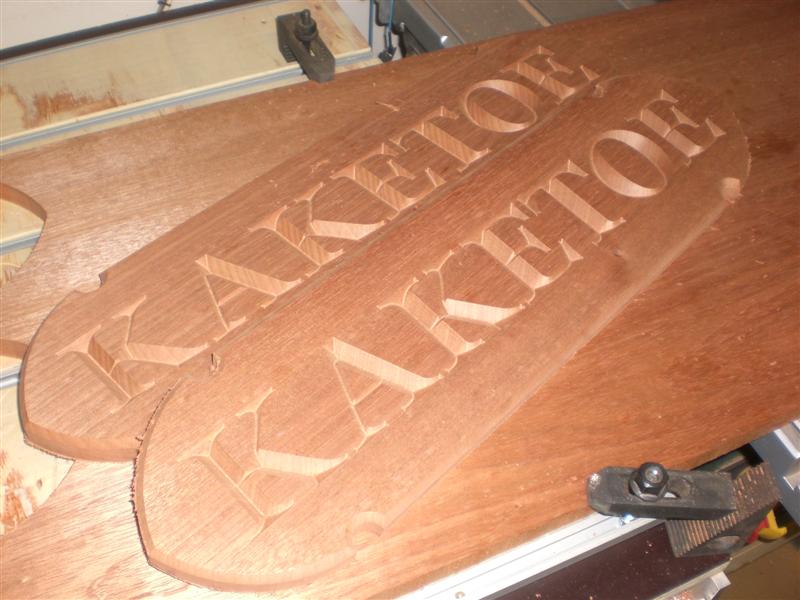

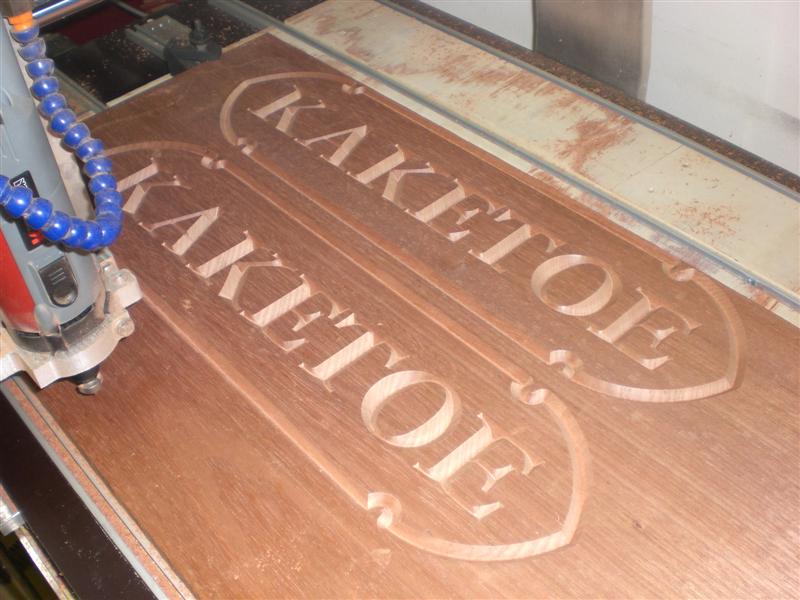

V-carving (8) V-carving (9)

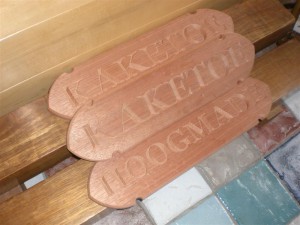

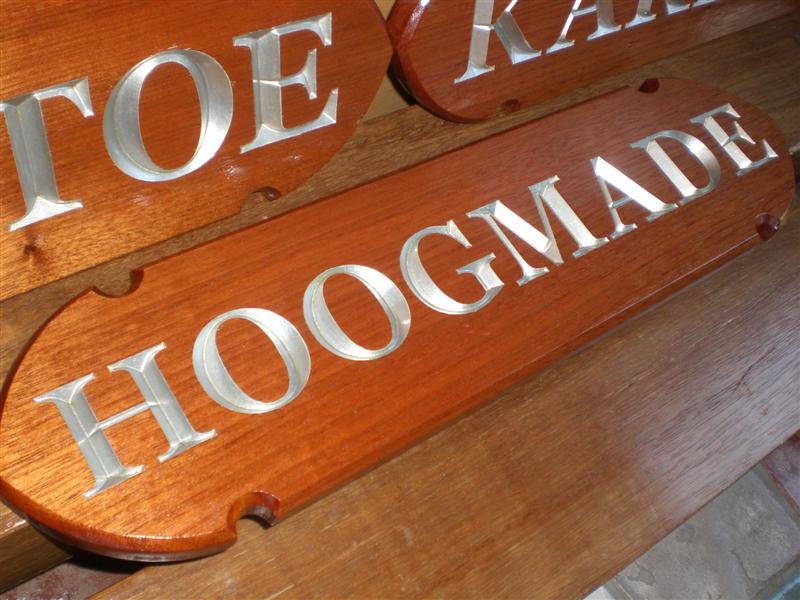

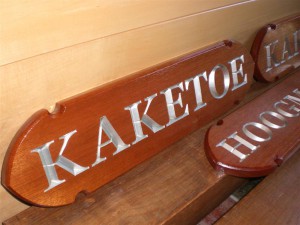

En dit is dan het resultaat van het V-groef frezen.
De bekendste en meest gebruikte methode voor scheepsnaamborden.

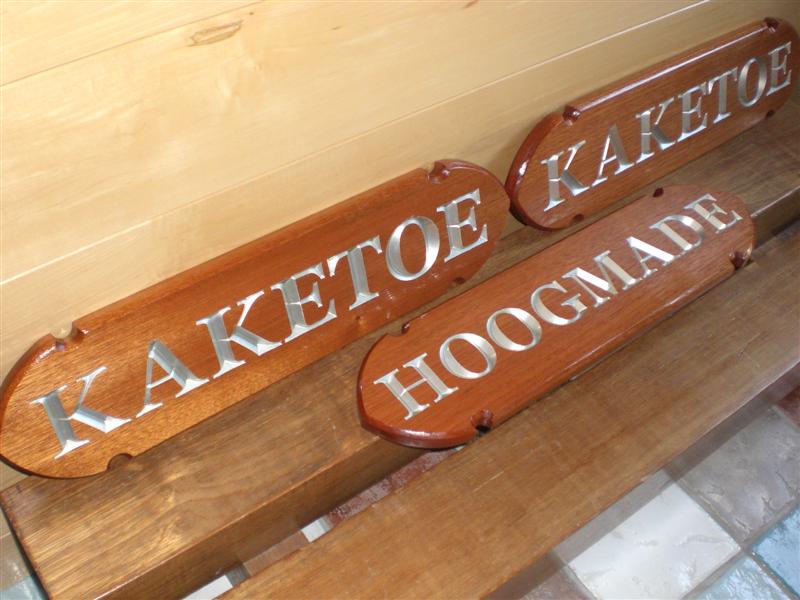

V-carving (10) V-carving (11)
V-carving (12) V-carving (13)

En naar wie zal dit jacht vernoemd zijn…? Tja daar ga ik geen prijsvraag van maken natuurlijk 🙂

V-carving (14)

0 Comments

  1. Bojan Says Beantwoorden

    Great job… it came very nice with that silver color…

    • Robo Says Beantwoorden

      Thank you Bojan, its always nice to get some feedback.. !

      Yes Silver is my favorite color for ship signs…
      it still has class, and the contrast with the wood is great…

  2. Brian Says Beantwoorden

    Very impressive!

    So, how do you apply the finish? Are you just spraypainting the letters with silver color, sanding the top and afterwards give it some varnish?

    Regards,
    Brian

    • Robo Says Beantwoorden

      Thank You Brian,

      The procedure you describe is indeed close, but we do not use spraypaint.
      Its just first a wood-base, 2 or 3 layers of color, sanding and then the varnish.
      The problem with spraypaint ‘could’ be that you fill a lot of woodgrain with it.

      Also try’d using a masking tape while milling, but it did not work out the way i hoped 🙂

      Best regards,
      Marcel
