3D frees en graveerwerk bestaat vaak uit eigen ontwerpen.
Maar ook is het mogelijk om bestaande 3D modellen te importeren en te verwerken in een project.
Zo goed als alle 3D modellen uit de diverse software pakketten kunnen hiervoor worden gebruikt.

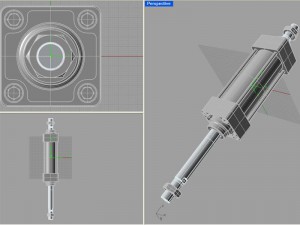

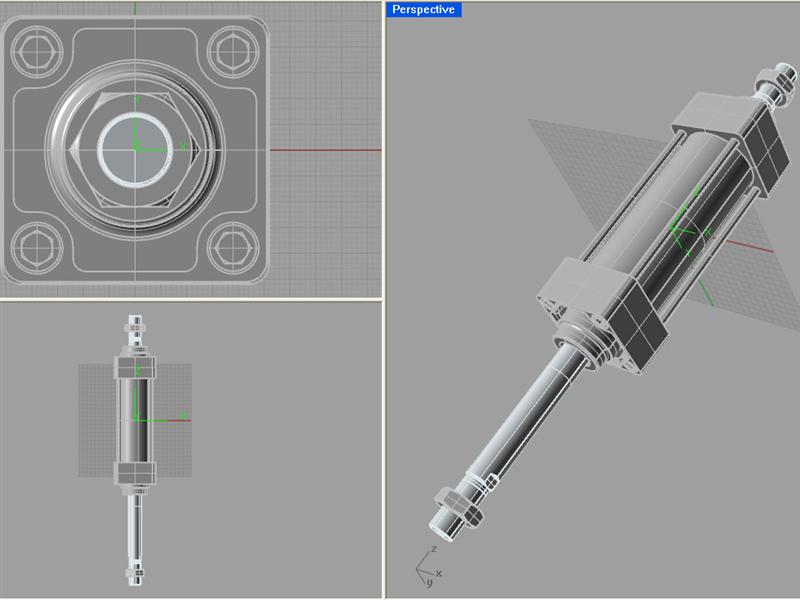

Ten behoeve van een reclame bordje voor SMC Pneumatics is gebruikt gemaakt van een .IGS bestand.
Het gebruikte 3D object is van een dubbelwerkende SMC lucht cilinder.

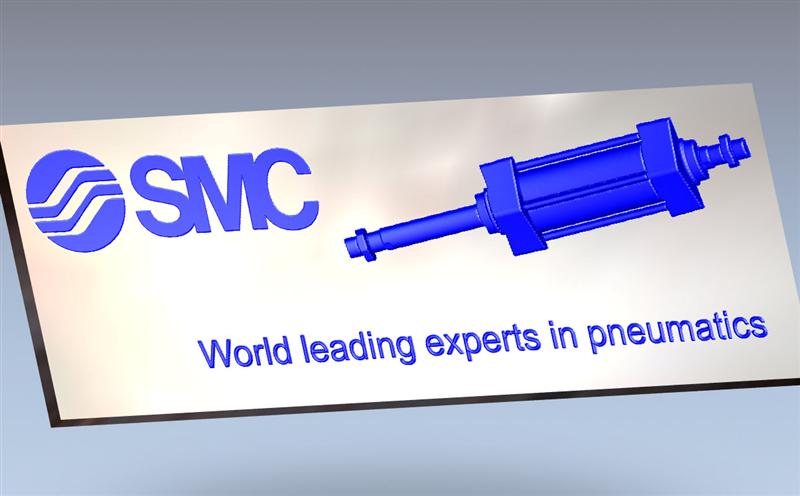

3D modellen worden in de software geladen alwaar een frees ontwerp gemaakt wordt.
Uiteindelijk word er nog wat tekst en een logo bij geplaatst en is het ontwerp gereed.
Als het ontwerp is goedgekeurd, word het geheel gespiegeld en aan de achter zijde van het Plexiglas gefreesd.
Hierdoor ontstaat een mooi vlak resultaat aan de voorzijde, en creëer je een extra 3D effect.

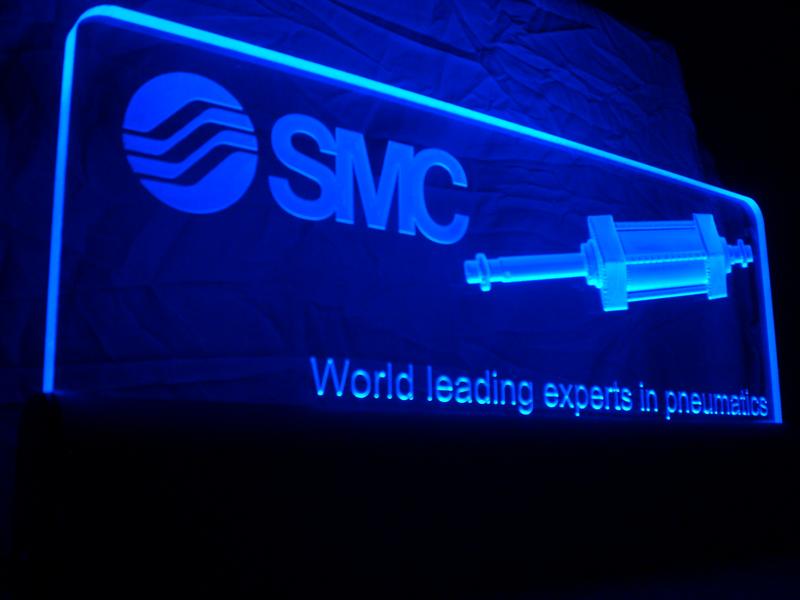

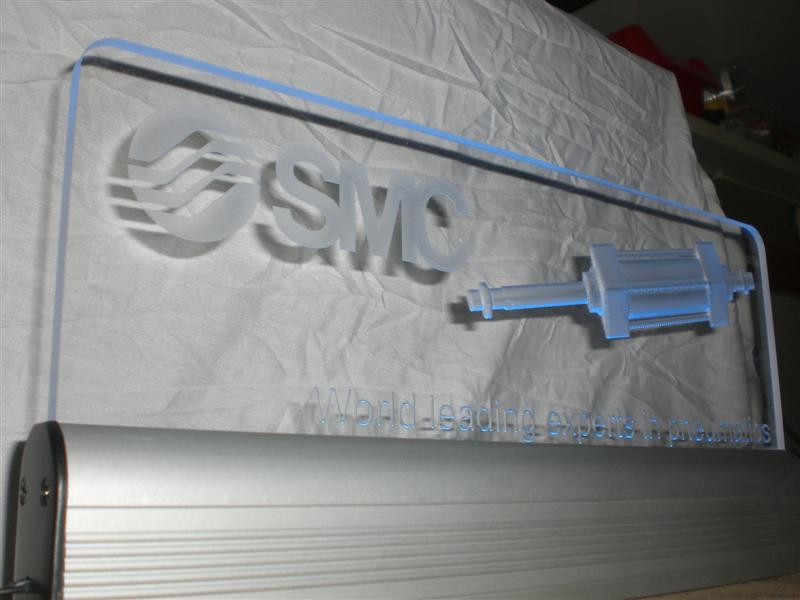

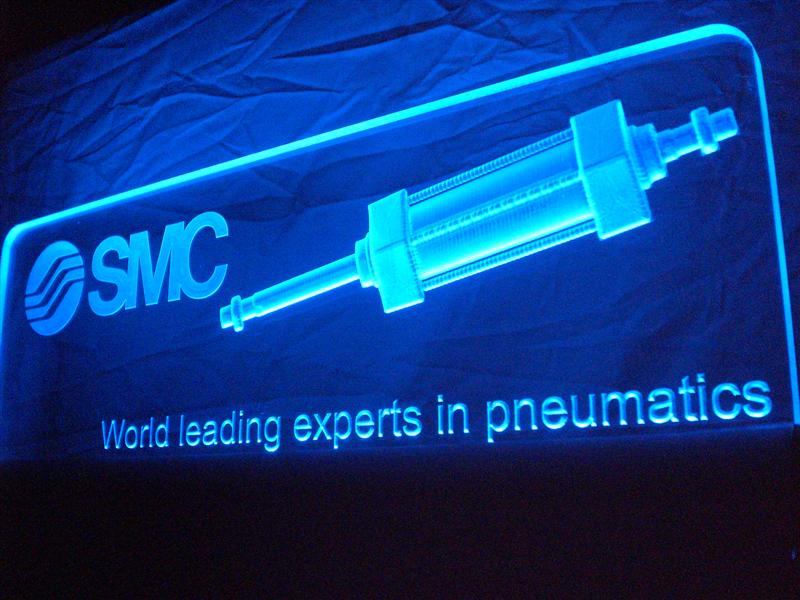

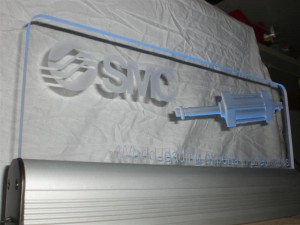

Het geheel komt vervolgens in een aluminium profiel met led verlichting naar keuze.
“SMC World leading experts in pneumatics”
Aluminium led profiel en eindkapjes nu ook verkrijgbaar tot 1 meter !
Aluminum LED profile can be purchased in lengths to 1 meter.
Prachtig Marcel, maar je hebt het over “software”welk programma gebruik je voor dit soort werk?
Kees,
De gebruikte software voor 3D frezen is Artcam, hierin kunnen diverse 3D modellen worden geïmporteerd.
Een wat goedkoper software pakket waarmee dit ook waarschijnlijk zal kunnen is Vectric Aspire.
Gr Marcel
