Niels Willems heeft scheepvaart routes en hun dichtheid bestudeerd.
Ter verkrijging van de graad van Doctor aan de Universiteit Eindhoven maakte hij een boek.
Voor de kaft van dit boek wou Niels foto’s hebben van een daadwerkelijk 3D model.
Daar kwam RoboCNC om de hoek… Een SikaBlock HDU 3D model.

Qoute from the Book-cover ‘Visualization of Vessel Traffic’

“Movements of objects,  such as appear in vessel traffic, are captured, often using multiple sources, in multivariate trajectories. Visual patterns appearing in the data help to explain why certain movements have occurred. Our contribution follows two research lines: a density-based one and an exploratory one. With our multivariate techniques we are able to show relations between the input of various souces using cartographical maps. We have demonstrated our techniques with many use cases from vessel traffic but can be applied in other domains as well.”

De uitleg voor een leek als mij is veel eenvoudiger…
Niels heeft onderzoek gedaan naar bewegende objecten, in dit geval schepen.
Bewegende objecten volgen routes, deze routes weten we al en ook de hoeveelheid schepen die route volgen.
Maar hoe breng je dit alles in kaart? Nou dat is heel eenvoudig… Je vraagt het aan Niels Willems…

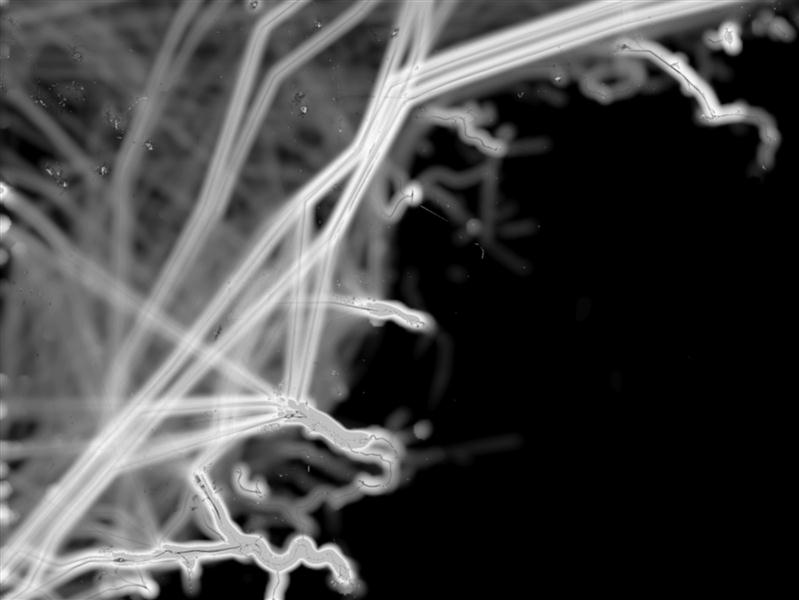

Niels heeft mij een ‘grey-scale’ bestand gestuurd zo als je hieronder kunt zien.
Duidelijk hierin zijn de routes van de scheepvaart langs de Nederlandse kust te zien.
Maar ook de dichtheid is aangegeven, hoe lichter de kleur, hoe groter de dichtheid.
witte lijnen zijn dus routes die veel schepen gevolgd hebben.
Maar wat zijn dan de witte puntjes? plaatsen waar schepen niet veel, maar lang geweest zijn.
Denk hierbij aan de haven van Rotterdam, of een ankerplaats waar een schip lang heeft gelegen.

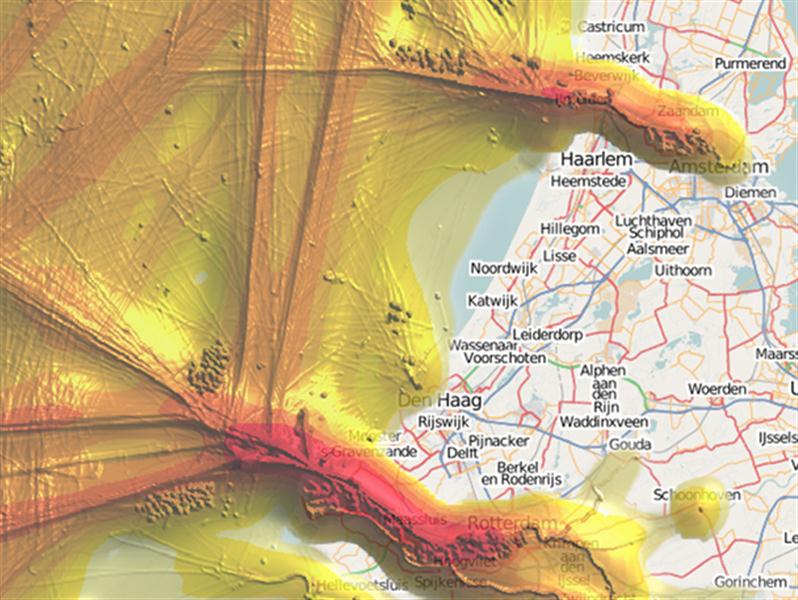

 Density_map Grey-Scale

Vide diverse CNC CAM software pakketten kan een grey-scale zo als het rechter plaatje worden omgezet.
In  dit geval is een 300×300 mm basis gebruikt met een hoogte verschil van 17mm.
Hieruit ontstaat dan een digitaal ontwerp wat met Niels is overlegt.

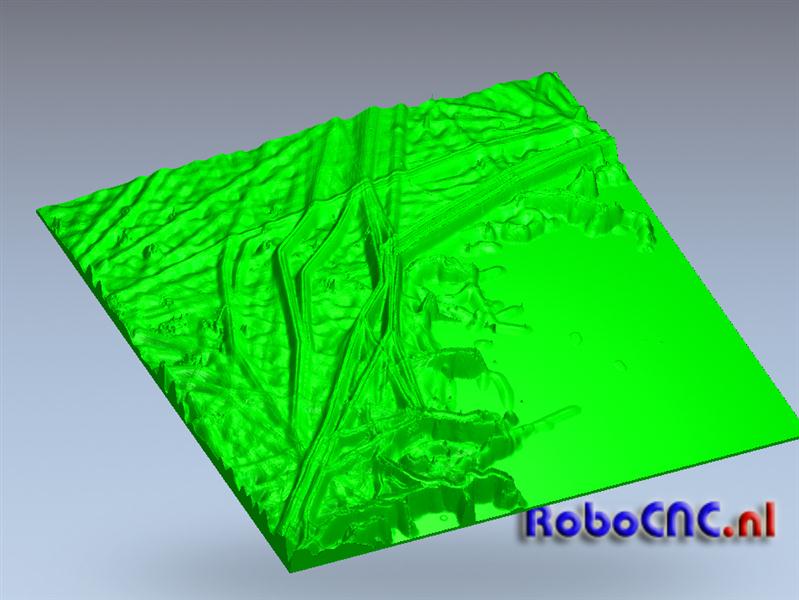

300-300-17-0S_Simulatie

Nu nog een geschikt materiaal voor een klus als deze.
De eisen : Hoge resolutie, stevig (voor aanraking), en hard genoeg om de kleine piekjes niet te laten breken.

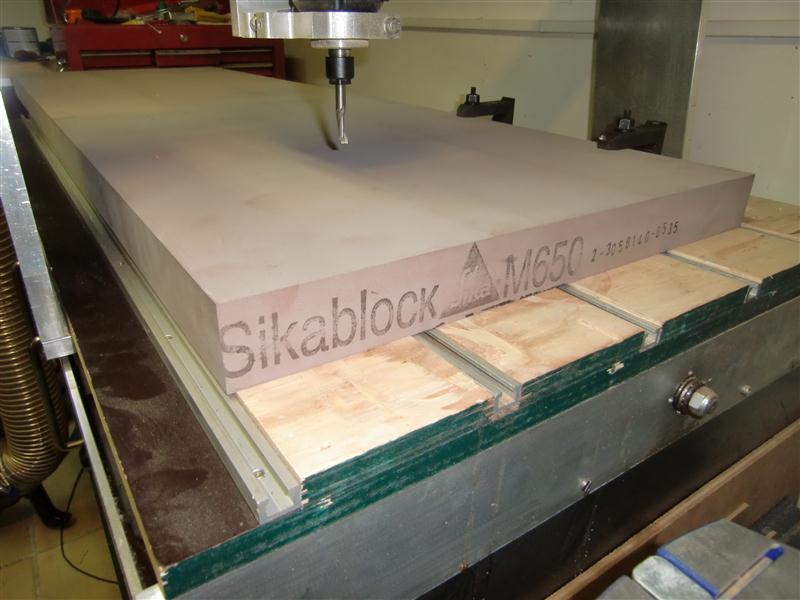

Na enig overleg zijn we tot HDU gekomen ” SikaBlock M650 ” geleverd door Scabro.com

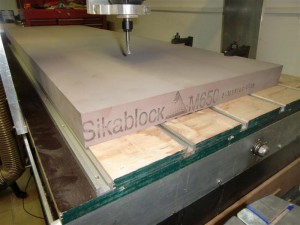

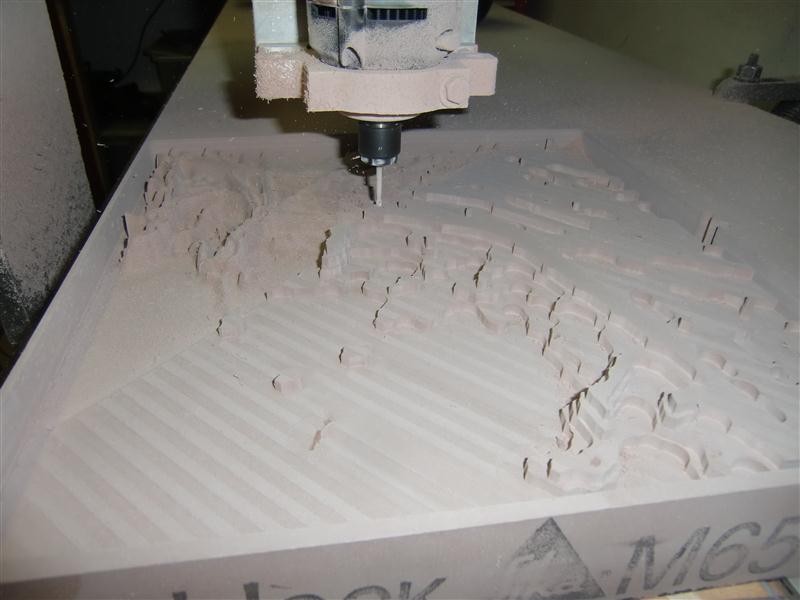

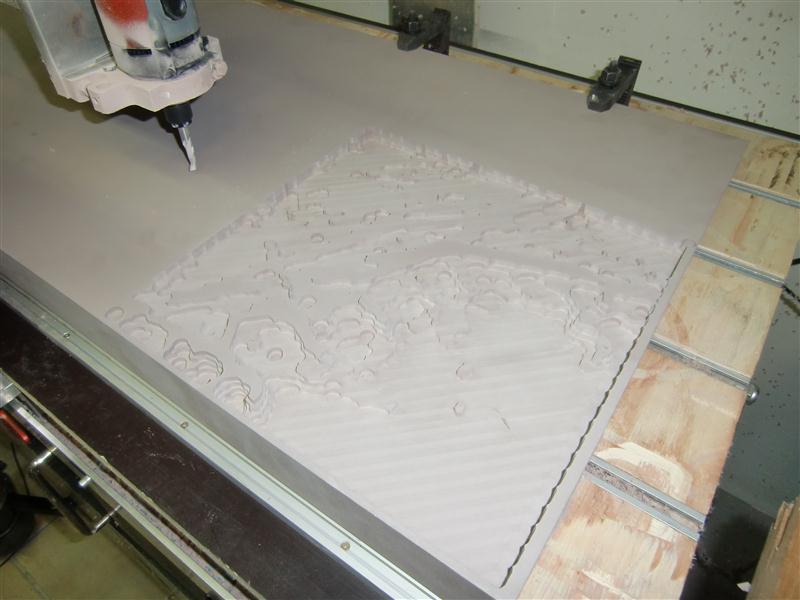

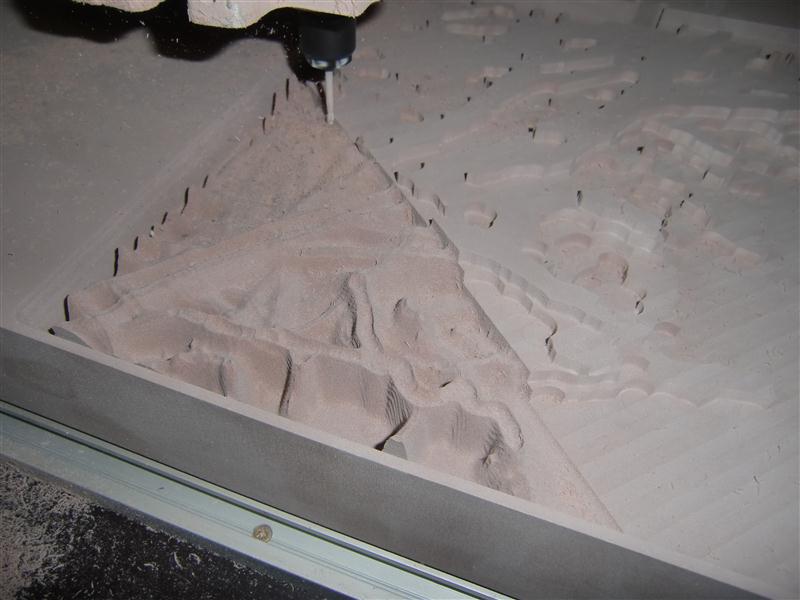

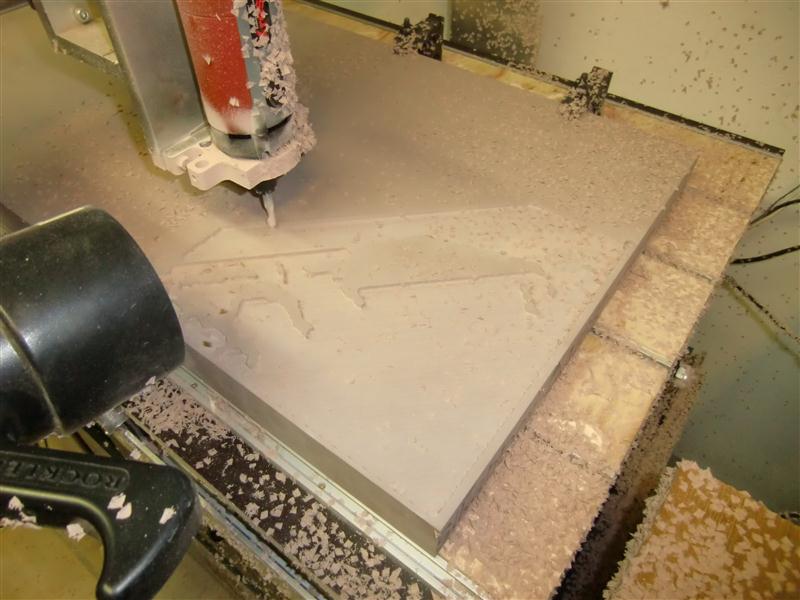

SikaBlockM650_RoboCNC (1) SikaBlockM650_RoboCNC (2) SikaBlockM650_RoboCNC (3)

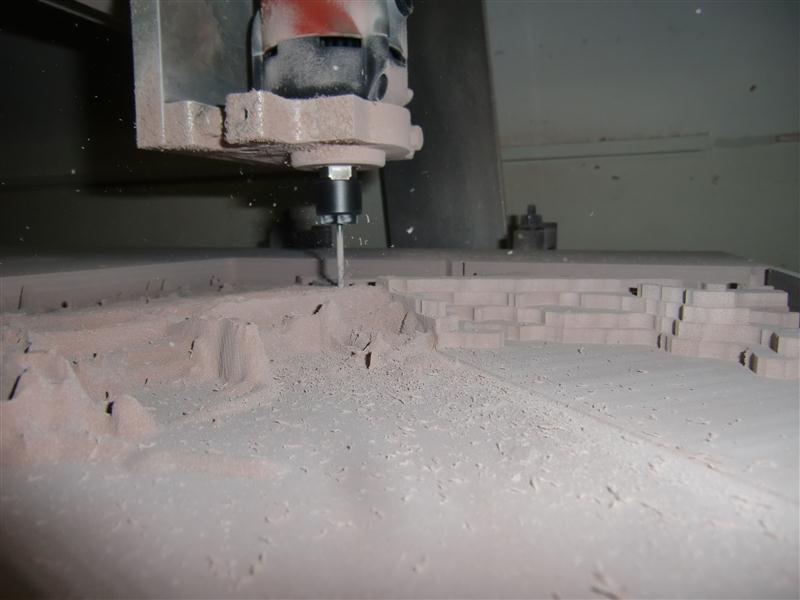

SikaBlockM650_RoboCNC (4) SikaBlockM650_RoboCNC (5) SikaBlockM650_RoboCNC (6)

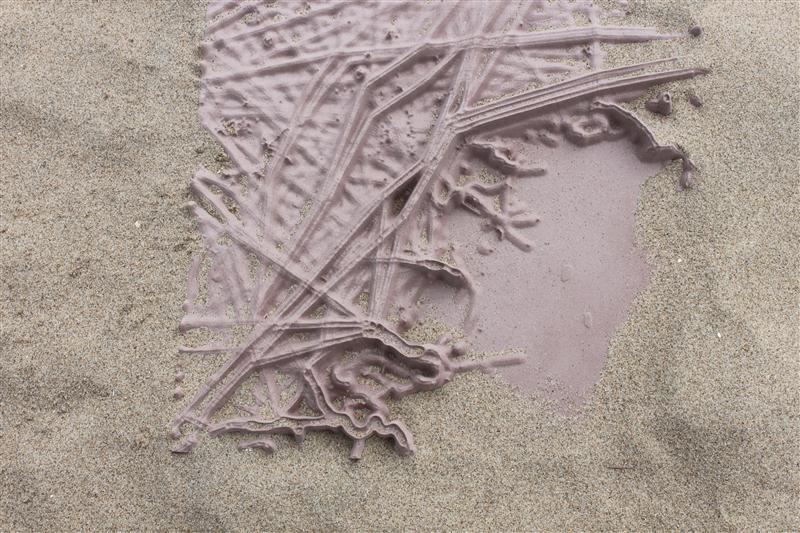

Langs de kust en in de haven zijn foto’s van dit model gemaakt, om op de kaft van het boek te sieren.

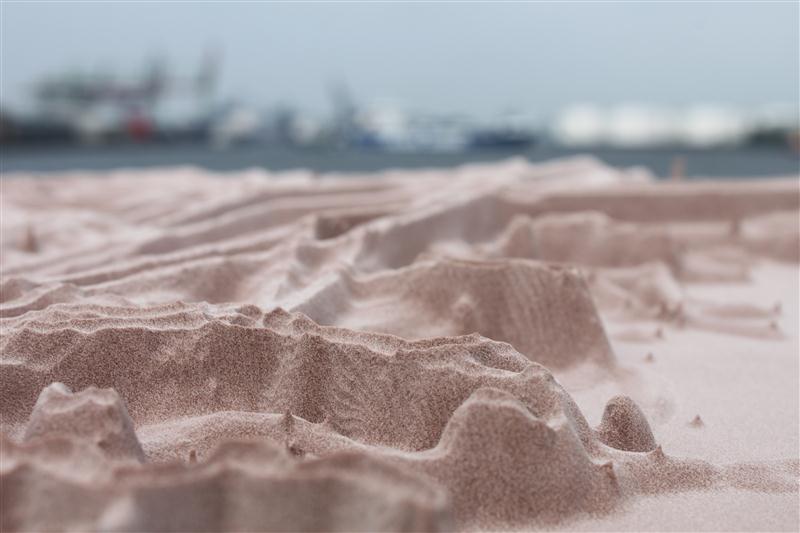

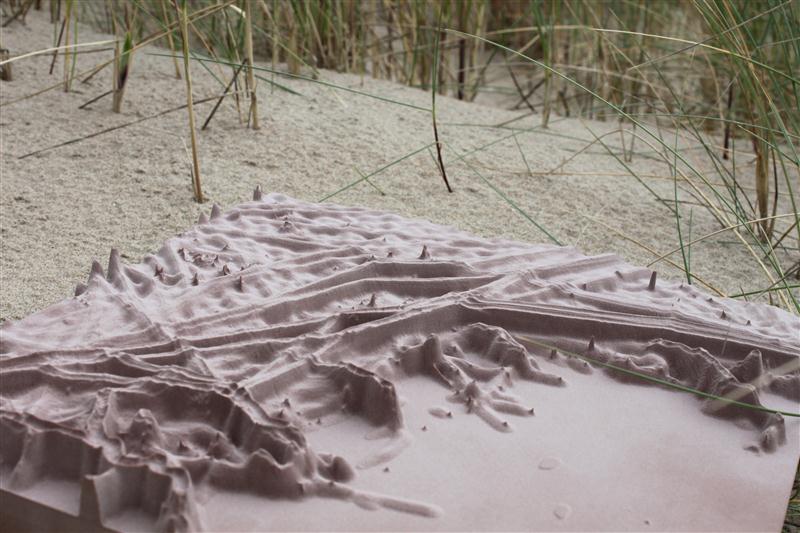

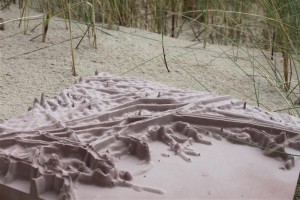

Shoot (1) Shoot (2) Shoot (3)

En dit is dan het uiteindelijke resultaat waarvoor al het werk is verzet..

Visualization of Vessel Traffic (1) Visualization of Vessel Traffic (2) Visualization of Vessel Traffic (3)

Op Woensdag 21 December 2011 zal de openbare verdediging van zijn Proefschrift zijn.
Waarna Niels door het leven zal moeten als dr.ir. Niels Willems….
Heel veel succes Niels, en bedankt voor de mooie plaatjes.
